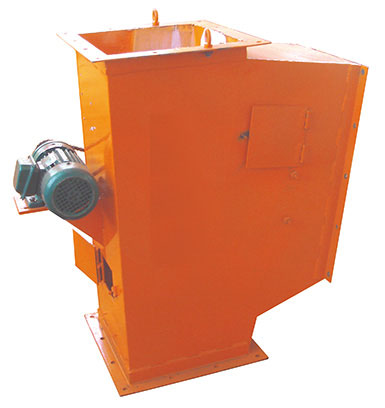

RCYZ管道式永磁除鐵器
結構特點
RCYZ管道式永磁除鐵器由管道體、驅動裝置、磁體運行裝置三大部分組成，驅動裝置安裝在管道壁上，通過鏈輪、鏈條帶動管道體內磁分離腔的磁體運行裝置運轉，永磁體將管道內物料中混雜的鐵磁性物質通過出鐵口排出管道外。
工作原理
除鐵器串接于傾角45-75度的物料輸送管道中，當物料流經該除鐵器時，其中的鐵磁性物質被吸附到管道除鐵器的不銹鋼管壁上，隨永磁體的移動而逐漸向出鐵口方向滑動，實現與物料分離。在出鐵口處，因永磁體沿循環運動方向移開，鐵磁性物質失去磁力吸引，在重力的作用下從出鐵口排出，實現物料的自動除鐵。
特點
1、本設備采用高剩磁的釹鐵硼作為磁源，除鐵效率高，使用壽命長。
2、動力源采用小功率擺線針輪減速電機，傳動采用精密滾子鏈條，具有體積小、重量輕、運轉可靠平穩、故障小等優點，用戶使用方便，維修容易。
3、本設備結構設計合理、緊湊、安裝方便，串接于物料輸送管道中即可使用。
4、除鐵過程連續、自動，設備啟動后無需看管。
5、適用于封閉物料輸送系統，工作中無粉塵逸出，無環境污染。
6、管道壁采用特殊耐磨材料，使用壽命成倍增長。
適用范圍
管道式除鐵器是一種高性能自動化磁分離設備，可廣泛應用于水泥、電力、陶瓷、磚瓦、化工、食品、玻璃、冶金、鋼鐵等行業，是物料提純和保證后續設備安全運行的選擇除鐵設備。
主要技術參數：
|
型號 |
RCGZ-100 |
RCGZ-150 |
RCGZ-200 |
RCGZ-400 |
RCGZ-600 |
RCGZ-800 |
RCGZ-1000 |
|
處理能力(t/h) |
80-120 |
130-160 |
180-220 |
350-450 |
550-650 |
720-880 |
900-1100 |
|
除鐵方式 |
連續自動 |
連續自動 |
連續自動 |
連續自動 |
連續自動 |
連續自動 |
連續自動 |
|
除鐵粒徑 |
≤30 |
≤50 |
≤80 |
≤100 |
≤120 |
≤150 |
≤200 |
|
電機功率 |
0.37 |
0.37 |
0.55 |
1.1 |
1.5 |
2.2 |
3.0 |
|
電源 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
設備重量 |
320 |
380 |
560 |
1100 |
1500 |
1800 |
2200 |
